Pengertian, Jenis, dan Peletakan Hydrant Pillar

 Hydrant Pillar adalah hydrant yang di pasang pada luar gedung, umumnya hydrant ini di gunakan untuk menerima air yang telah di pompa dari tandon (reservoir). Hydrant pillar ini dihubungkan dengan selang pemadam (fire hose) untuk memadamkan api.
Hydrant Pilar ada 3 jenis yaitu :



1. One Way Pillar


Hydrant pillar one way memiliki satu jalur untuk mengeluarkan air. Hydrant pillar jenis ini memiliki lubang inlet berukuran 3 inchi dan lubang outlet berukuran 2,5 inchi. Batas maksimal tekanan hyrant pillar one way kurang lebih 10 bar.

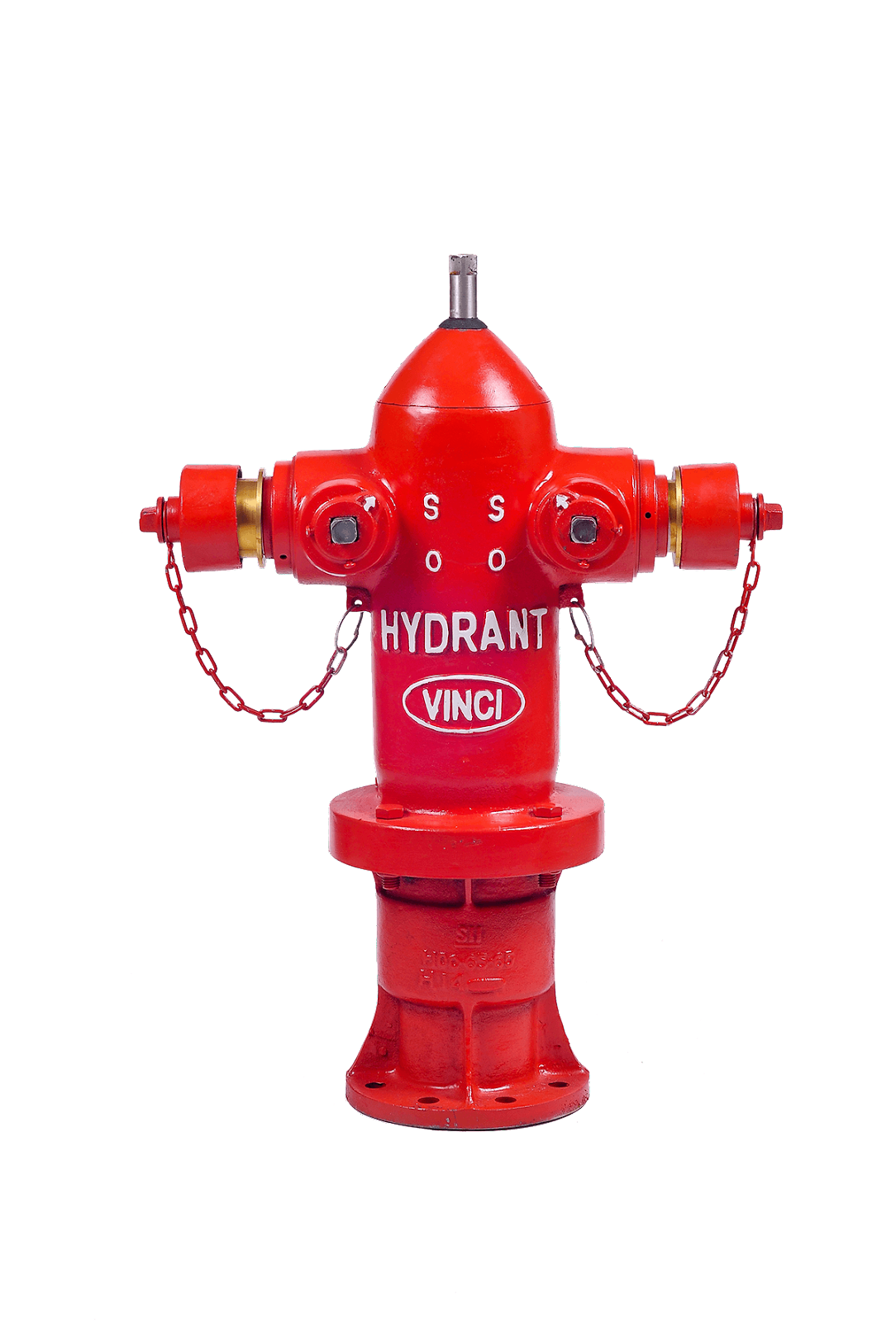

2. Two Way Pillar




Sesuai dengan namanya hydrant pillar two way memiliki dua jalur untuk mengeluarkan air. Hydrant pillar jenis ini memiliki lubang inlet berukuran 4 inchi dan lubang outlet berukuran 2,5 inchi. Batas maksimal tekanan hyrant pillar two way adalah 20 bar.

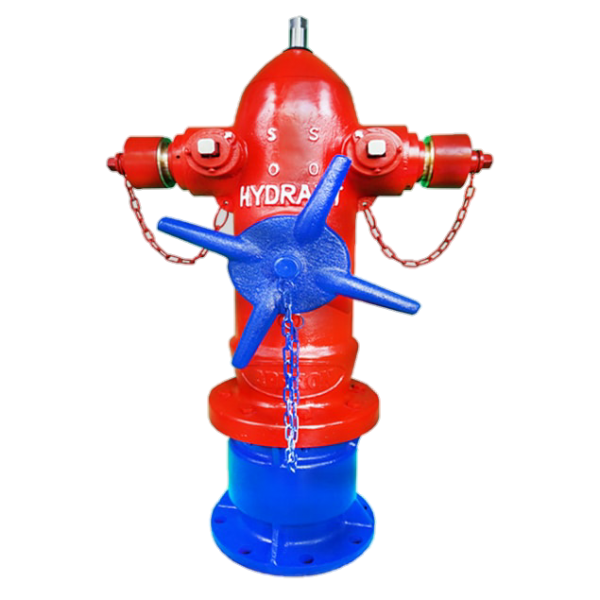

3. Three Way Pilar

Hydrant pillar three way memiliki tiga jalur untuk mengeluarkan air. Hydrant pillar jenis ini memiliki lubang inlet berukuran 4 inchi dan lubang outlet berukuran 2 x 2,5 inchi. Batas maksimal tekanan hyrant pillar three way kurang adalah 25 bar.



Jika mengacu pada SNI (Standar Nasional Indonesia) dan NFPA (National Fire Protection Association) maka peletakan Hydrant Pillar ditentukan berdasar hal berikut :

·       Lokasi dan jumlah output hydrant (hydrant box dan hydrant pillar) diperlukan untuk menentukan kapasitas pompa sebagai media untuk menarik dan menyemprotkan air dari sumber penampungan (Reservoir).

·       Jarak penempatan Hydrant yang baik adalah 35-38 meter antara satu dengan yang lainnya. karena, selang fire hose mempunyai pada hydrant box panjangnya adalah 30 meter, sedangkan semprotan airnya bisa mencapai 5 meter dari fire hose nozzle.

·       Di bangunan atau gedung yang tingginya lebih dari 8 lantai juga harus disediakan hydrant untuk mencegah api menjalar ke gedung di sebelahnya.

·       Hydrant Pillar dan Hydrant Box diletakkan di tempat yang mudah dijangkau dan aman, biasanya diletakkan di dekat pintu darurat.



Sumber Referensi :
1. https://appron.co.id/produk/hydrant-pillar-appron-two-way/
2. https://vincifire.com/mengenal-jenis-jenis-hydrant-pillar-dan-cara-kerjanya/
